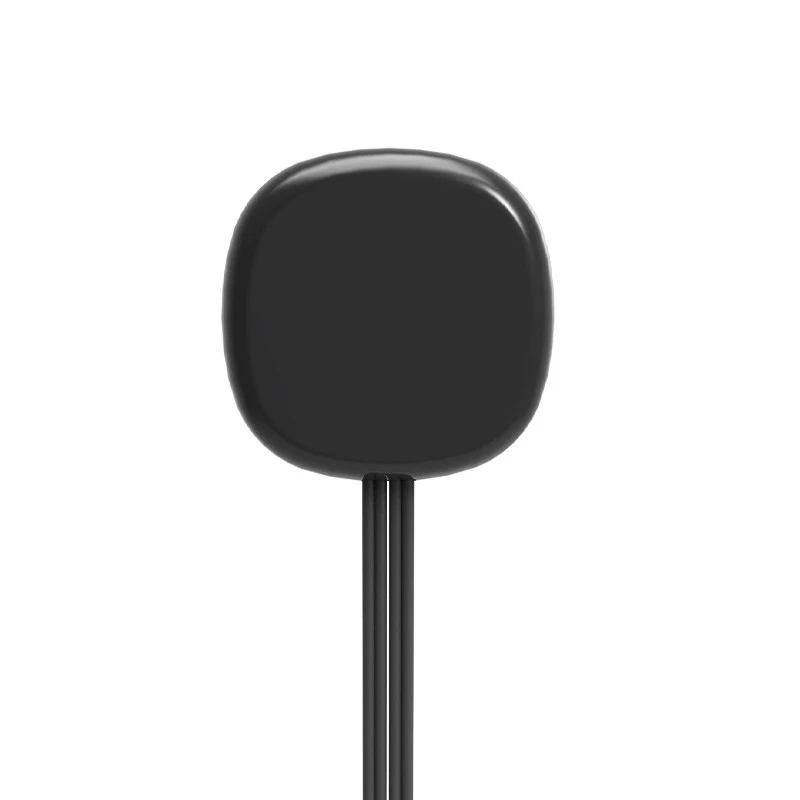

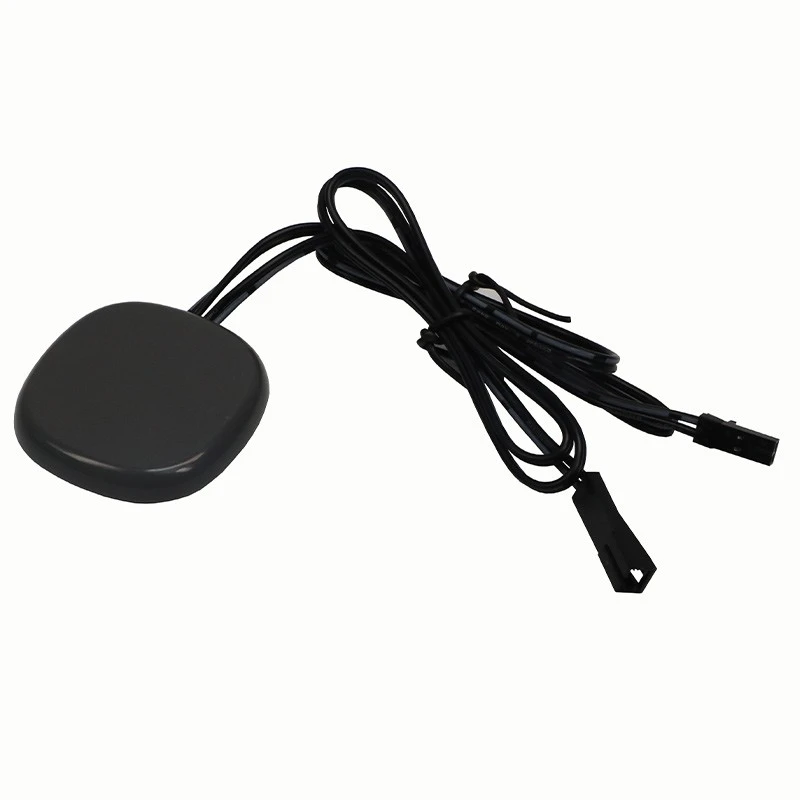

Skrytý stmívatelný dotykový senzorový spínač je skrytý stmívatelný dotykový senzorový spínač určený pro instalaci za dřevěné panely, skříňky a interiérový nábytek. Krátké stisknutí přepíná výkon s postupnými přechody světla, zatímco dlouhé stisknutí umožňuje plynulé stmívání pro přesné nastavení úrovně světla-.
Parametry
|
Režim ovládání |
Samostatné ovládání |
|
Vstupní/Výstupní napětí |
DC 12-24V |
|
Napájecí kabel |
1.5m |
|
Zatížení napájení LED |
12V Méně než nebo rovno 60W/24V Méně než nebo rovno 60W |
|
Velikost snímače |
48mm*48mm*6mm |
|
Funkce |
Krátkým stisknutím můžete ovládat světlo, které se postupně rozjasní nebo ztlumí; dlouhé stisknutí pro plynulé stmívání |
|
Osvědčení |
CE, RoHS |
|
Záruka |
3 roky |
|
Název značky |
Lampow |
|
Model |
LP-9030 |

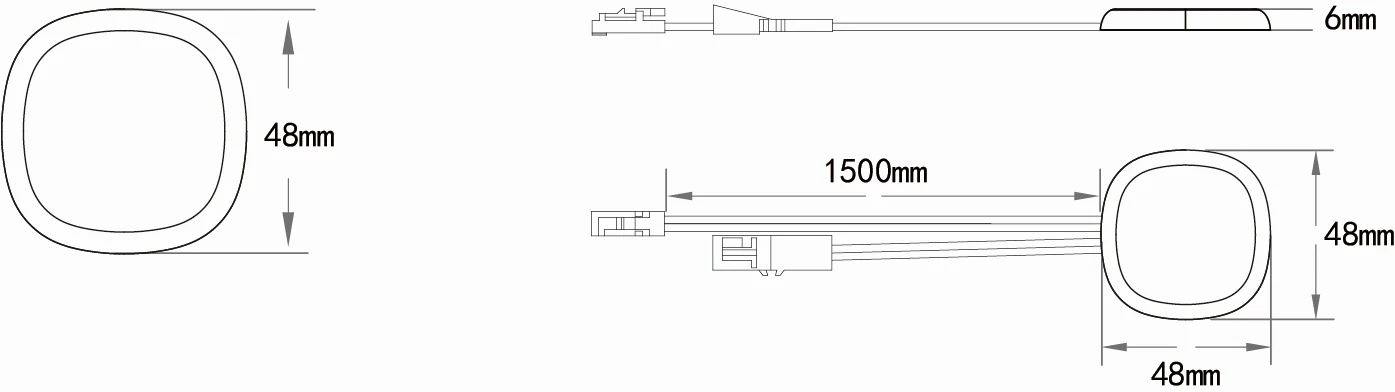

Velikost

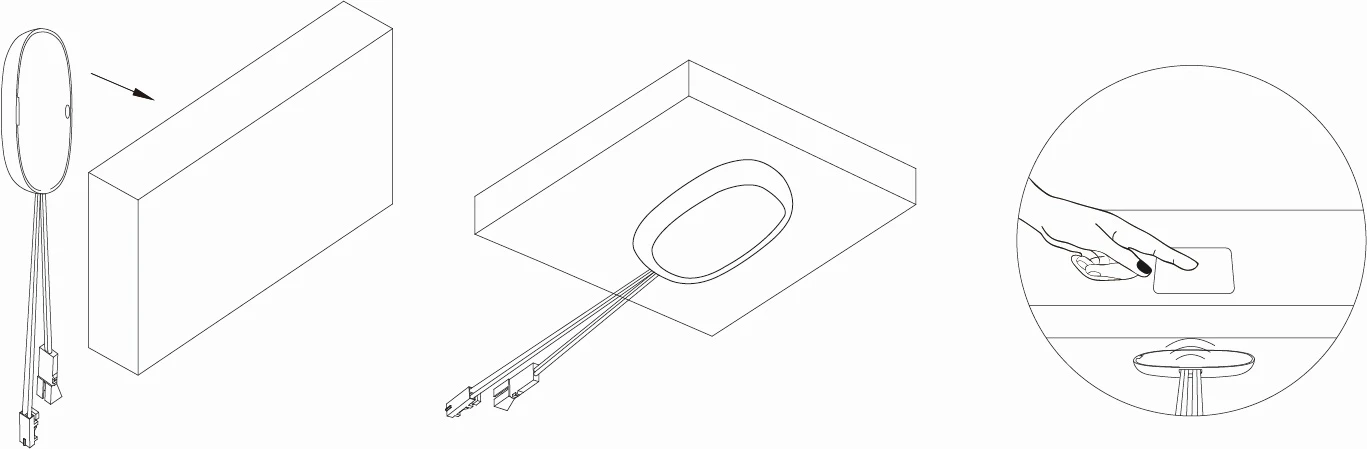

Instalace

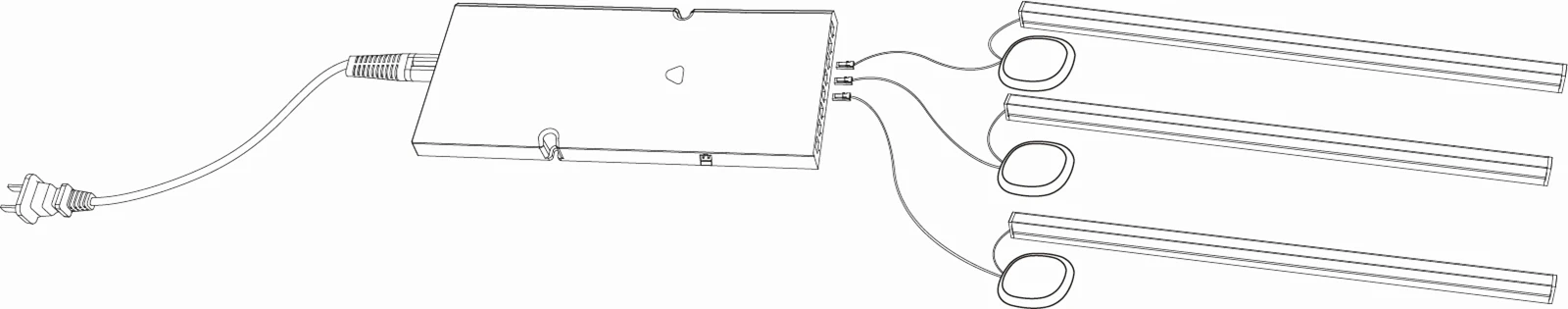

Schéma zapojení

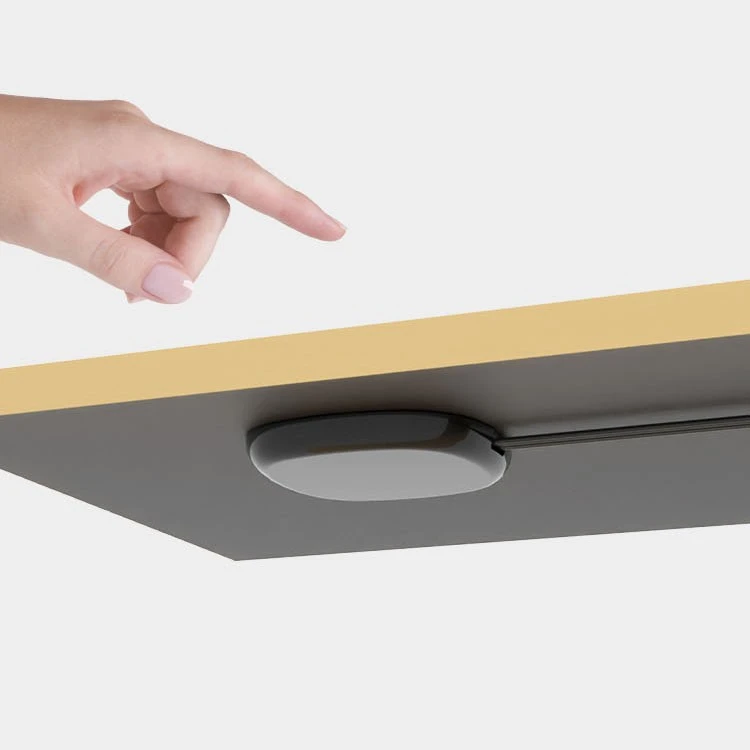

Skrytá instalace a kompatibilita panelů

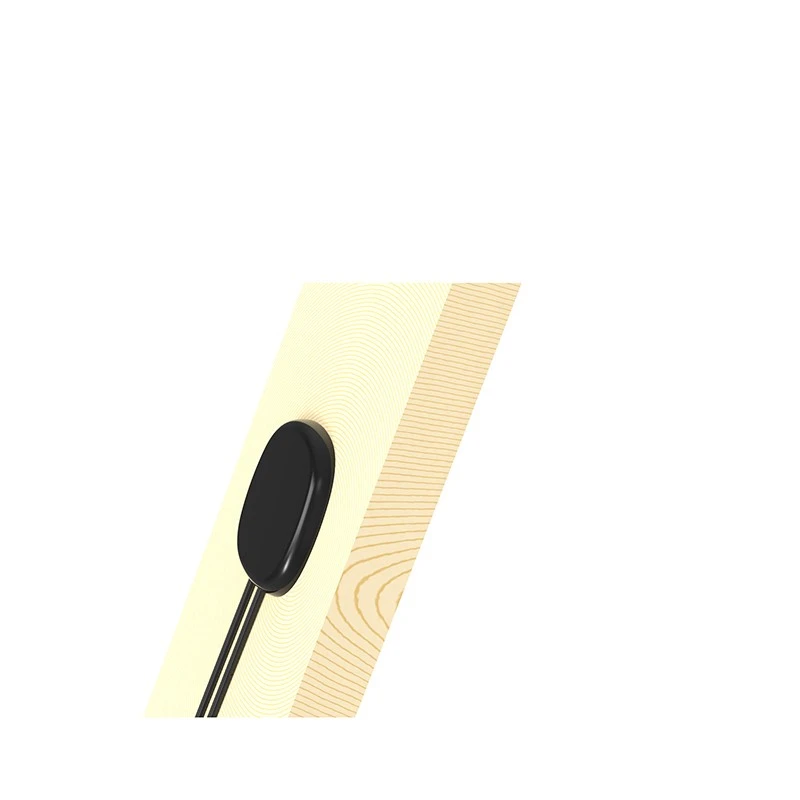

Montáž pod omítku:Instaluje se za ne-kovové materiály (dřevo, akrylové nebo kompozitní panely), aniž by na povrchu nábytku zůstaly odhalené prvky.
Kompaktní pouzdro:Rozměry 48 × 48 × 6 mm umožňují montáž do zapuštěné nebo mělké-kapsy ve stísněných prostorech za panely skříně.
Kompatibilita substrátu:Detekuje dotyk přes ne-vodivé panely (nevyžaduje žádné kovové fólie nebo kovové lamináty v zóně senzoru).

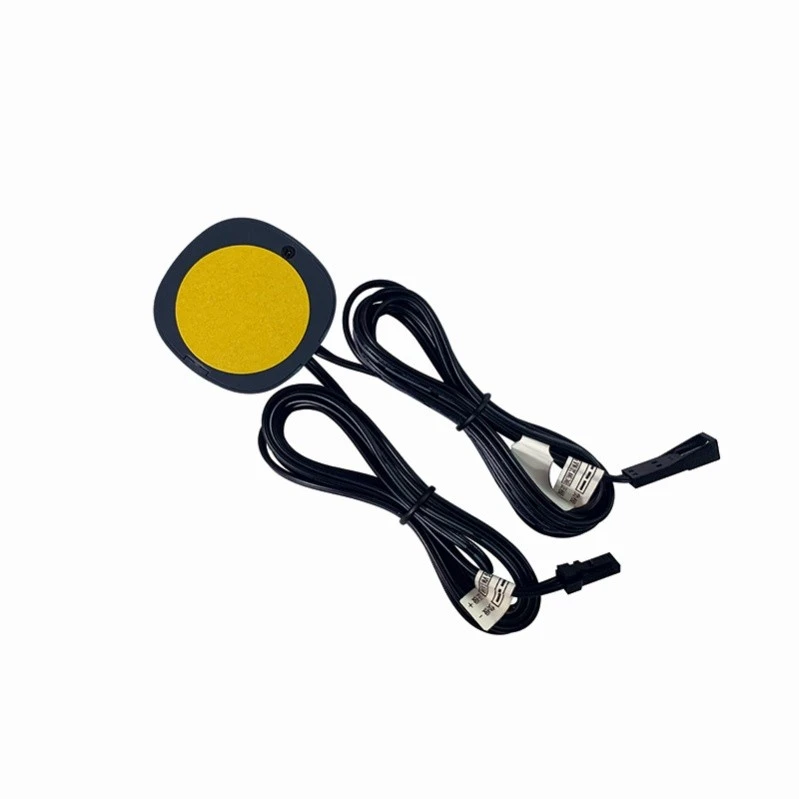

Upevnění zadního povrchu:Plochý profil podporuje montáž pomocí-oboustranné{1}}lepicí pásky nebo mechanických přídržných držáků.
Elektrické specifikace a nosnost
Celkový jmenovitý výkon až 60W (5A při 12V / 2,5A při 24V).
Dodává se se standardním 1,5 m kabelem pro vnitřní vedení kabelů rozvaděče.
Kompatibilní s jednobarevnými světly LED pásků, lineárními profily a pukovými světly napájenými zdroji konstantního napětí-.
Kompatibilita ovladače LED a stmívání
Přizpůsobení napájecího zdroje:Vyžaduje ovladač LED s konstantním-napětím DC 12V nebo DC 24V. Ujistěte se, že jmenovité napětí ovladače odpovídá zátěži připojené LED.
Kompatibilita svítidel:Funguje s jednobarevnými flexibilními pásy LED, pevnými hliníkovými lineárními profily a zapuštěnými pukovými světly.
Mechanismus stmívání PWM:Využívá ovládání signálu PWM (Pulse-Width Modulation) pro nepřetržité{1}}nastavování jasu bez blikání během dlouhého-stisku.
Testování systému:Stabilita stmívání závisí na kvalitě řidiče; kompatibilita by měla být ověřena s vaším konkrétním modelem ovladače během počátečního vyhodnocení vzorku.
Provozní výkon
Pevné{0}}přepínání stavu:
Žádné pohyblivé mechanické části, což zabraňuje opotřebení v důsledku-denního provozu s vysokou frekvencí.
Použití uzavřeného nábytku:
Profil pro odvod tepla určený pro integrované použití uvnitř šatních skříní, vitrín a kuchyňských linek.
Vnitřní hodnocení:
Vhodné pro suché vnitřní aplikace. Chraňte před přímým kontaktem s vodou a vlhkými-zónami s vysokou vlhkostí.
OEM/ODM a přizpůsobení produktu
Kabel a svazek:Vlastní délky kabelů a možnosti vnějšího opláštění založené na trasách montáže skříně.
Konektory:K dispozici jsou před-nainstalované konektory (např. JST, DuPont nebo DuPont mini-fit) odpovídající vašemu nastavení ovladače.
Značka a balení:Zakázkové laserové značení, štítky produktu a přizpůsobené hlavní kartonové balení.
Varianty bydlení:Vlastní barvy skříně a konfigurace montážních klipů jsou k dispozici pro velko{0}}výrobu.
Testování a vzorky
Kontrola kvality:
Každý senzor prochází před zabalením funkčním spínáním, kontrolou rozsahu stmívání a ověřením stability napětí.
Ukázkové hodnocení:
K dispozici jsou zkušební vzorky pro kontrolu citlivosti na dotyk s konkrétními materiály panelu a ovladači.

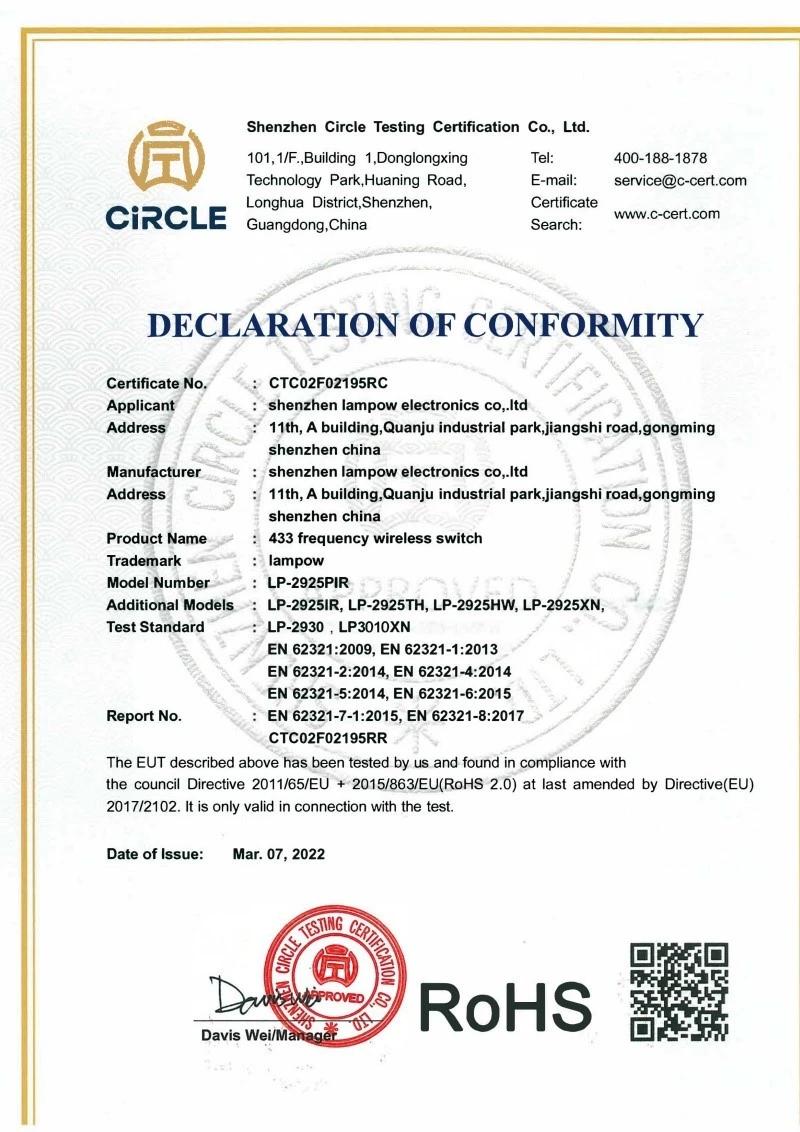

Certifikace a shoda

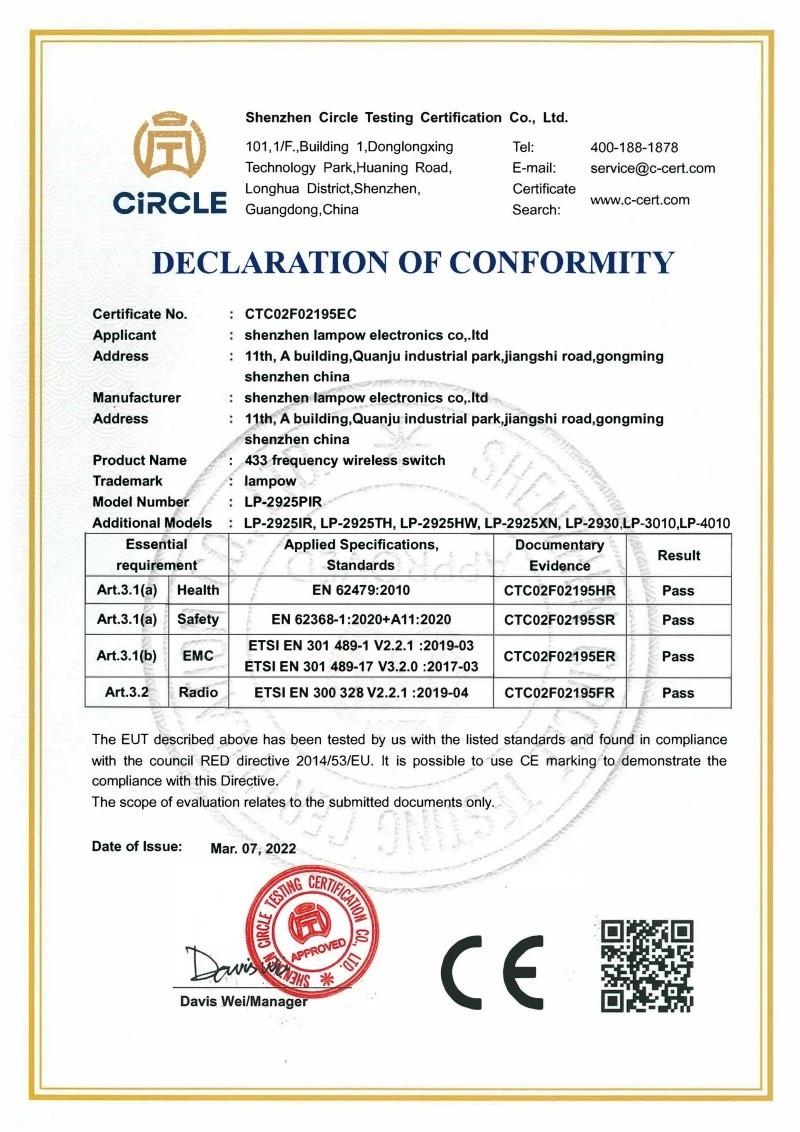

Regulační standardy:Označení CE-a v souladu se směrnicemi EU pro nízké-napětí a EMC.
Soulad s životním prostředím:Suroviny a komponenty s certifikací RoHS-.
Tovární audit:Vyrobeno podle systému řízení jakosti s certifikací ISO 9001. K dispozici jsou testovací zprávy pro audit shody klienta.
FAQ
Otázka: Jaký je doporučený rozsah tloušťky panelu pro spolehlivou detekci dotyku?
Odpověď: Senzor je kalibrován pro panely o tloušťce mezi 8 mm a 18 mm, s citlivostí nastavenou ve výrobě na základě specifické hustoty substrátu a povrchové vrstvy předložených k vyhodnocení.
Otázka: Jaká je MOQ a doba dodání vzorku, než se zavážete k hromadné výrobě?
Odpověď: Placené zkušební vzorky jsou odesílány do 3-5 pracovních dnů a standardní MOQ začíná na 500 jednotkách, přičemž menší šarže jsou uspořádány případ od případu pro technické zkoušky.
Otázka: Jaká je standardní dodací lhůta výroby a platební podmínky pro hromadné objednávky?
Odpověď: Hromadná výroba se dodává do 15-20 pracovních dnů po schválení vzorku, za standardních podmínek T/T 30% zálohy a 70% zůstatku před odesláním.
Otázka: Jaká záruka se vztahuje na tento přepínač?
Odpověď: Poskytujeme 3-letou záruku výrobce na závady senzoru a stmívacího obvodu, přičemž jednotky DOA nahlášené do 30 dnů byly vyměněny bez nákladů na dopravu.
Otázka: Způsobuje usazování prachu nebo kondenzace na povrchu panelu falešné spouštění nebo závady stmívání?
Odpověď: Lehký prach neovlivňuje kapacitní odezvu, ale kondenzace tvořící se přímo nad zónou senzoru může příležitostně způsobit chvilkové falešné spouštění.
Otázka: Může tento přepínač ztlumit-ovladače LED třetích stran=?
Odpověď: Funguje s jakýmkoli regulovaným konstantním{0}napěťovým 12V/24V DC měničem bez ohledu na značku.
Otázka: Co se stane, když jmenovité napětí připojeného ovladače neodpovídá provoznímu napětí spínače?
Odpověď: Nesoulad napětí mezi ovladačem a přepínačem není vnitřně chráněn, takže použití 24V ovladače s 12V-konfigurovaným systémem může poškodit přepínač nebo připojené LED.
